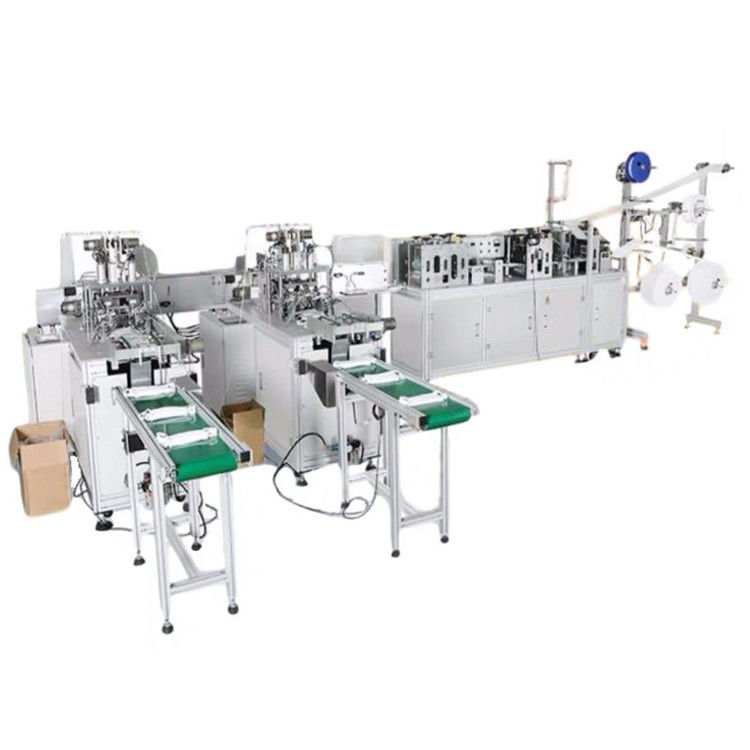

Maschera completamente automatica di Earloop che fa macchina

Maschera completamente automatica di Earloop che fa macchina

1. Introduzione

Questa macchina pricipalmente è utilizzata per la formazione automatica della maschera piana. Svolgendo il rotolo di tutto del panno, piegato ed avvolto automaticamente; svolgendo il rotolo di tutto della striscia di gomma, del taglio alla lunghezza fissa ed allora messi nel panno avvolto; entrambi i lati sigillati dalla macchina della saldatura a ultrasuoni; poi tagli per formarsi; invii la maschera alle stazioni di saldatura della cinghia dell'orecchio. Poi raccolga la maschera completata laminando la macchina.

DETTAGLIO DEL PRODOTTO

1. motore dello SpA di Mitsubishi:
Controllo preciso del macchinario o del processo della maschera da ingresso/uscita digitale o analogico.

2. cilindro di SMC:
Guida la macchina per moto dell'oscillazione e della rotazione lineare del moto alternativo, conservante la manodopera.

3. muffa della lega del titanio:
Resistenza ad alta temperatura, forte durezza, buona resistenza della corrosione, tempo di impiego lungo.

4. elettrovalvola a solenoide di SMC:
Impedisca la spina di perdita dell'elettrovalvola a solenoide, il controllo facile di perdita, la prestazione migliore della sicurezza.

5. dispositivo della saldatura di Earloop:
Sistema ultrasonico per completare la saldatura della banda dell'orecchio della maschera, l'allineamento accurato e l'alta efficienza.

6. pannello di controllo:
Progettazione umanizzata, facile da operare esattamente.

7. dispositivo di trasmissione:
Usato per il trasporto dei prodotti finiti, l'alta efficienza e digiuna, salva il tempo e lavora.

Installazione e configurazione

(1) dimensione: 6800mm (L)×3600mm (W)×1900mm (H) (disprezzi il cambiamento nella dimensione reale);

(2) peso: ≤2100kg, il ² di messa a terra load-bearing>300KG/M;

(3) potere: 220VAC±5%, 50z, potere stimato 11kW;

(4) compressione dell'aria: 0.5~0.7MPa, portata, 300L/min;

(5) ambiente: Temperatura 10~35℃, umidità -35%HR, gas non infiammabile o corrosivo, nessuna polvere (pulizia niente di meno che 100000).

 2. struttura della conduttura

3. Materiale e specifiche applicabili

3,1 materiale applicabile

3,2 specifiche della maschera

Norma: 175*90mm (panno non tessuto non non più di 3 strati salvo prodotto reale)

4. Parametro tecnico
